产品概述

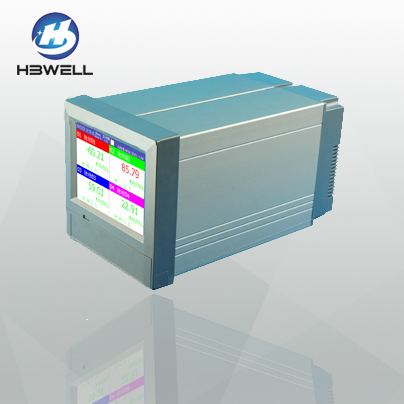

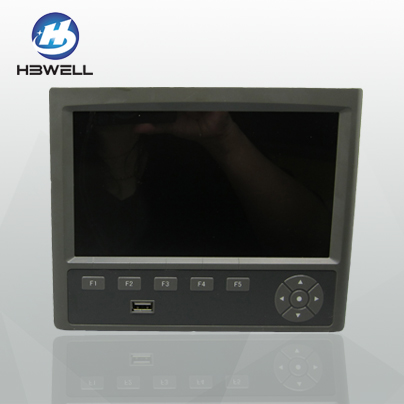

无纸记录仪由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成。
★可配备不同类型的智能通道板，根据应用要求选择
★内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节，8通道时若0.1秒记录一次可记录104小时，20秒记录一次可记录865天。最快0.1秒记录一次所有通道的数据，记录间隔在0.1秒-50秒间自由设定，（超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟）。非循环和循环两种记录方式。

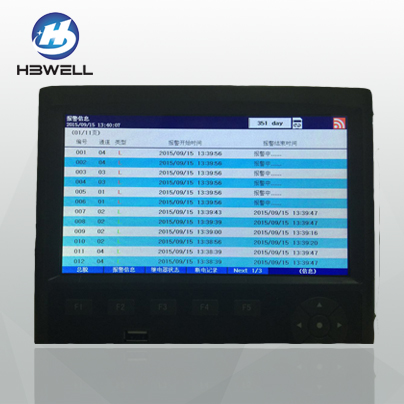

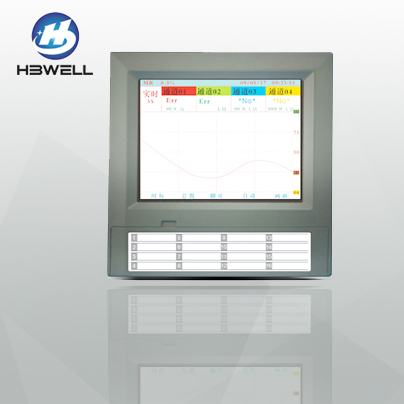

★数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面
★追忆曲线读数光标功能
★测量、显示基本误差：±0.2%F·S
★可组态12点报警功能
★可组态8点变送输出，光电隔离，误差小于±0.2%F·S
★电流输出（4-20）mA,(0-10)mA,(0-20)mA可选
★电压输出（0-5）V,(1-5)V可选
功能特点
本记录仪显示信息量大、操作简单、界面友好，下面是主要功能特点：
★无笔、无纸记录，日常维护工作量非常小，运行费用低；
★采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；
★采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警；
★采用64MB大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
★全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
★显示工程量数据的数值范围更宽，可显示5位数值：-9999~19999；
★可以组态、显示工程位号，工程单位，有流量累积；
★显示精度高，基本误差为±0.2%FS；
★温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
★内置GB2312汉字库，使用全拼输入法输入；
★支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；
★采用新型开关电源，能在交流电源85VAC~265VAC范围内正常工作；
★提供变送器+24VDC隔离配电；
★全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。
基本参数
一、显示
★5“蓝色LCD或彩色TFT LCD
★数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
★基本误差小于±0.2%F·S，数字显示范围-9999~19999
★测量分辨力：1/60000，16位AD转换器
★实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分
★追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式
二、输入信号

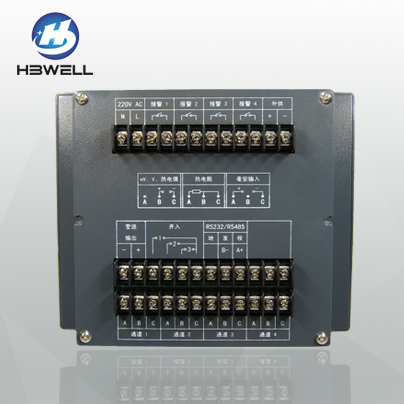

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离万能输入，无需跳线器。
直流电流：（4~20）mA，（0~10）mA，（0~20）mA
直流电压：（1~5）V，（0~5）V
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T
其它输入信号或分度号需在订货时注明。
三、报警输出及变送输出
★继电器输出：触点容量220V AC，3A，阻性负载
★12点可组态输出，可按通道的各报警点值设定
★可组态8点变送输出，光电隔离，误差小于±0.2%F·S。
电流输出负载能力≤450Ω、电压输出配接设备阻抗：需大于2KΩ
四、外供电源
★24V DC电源：用于给变送器供电，最大负载能力≤200mA
五、通讯打印接口（选择功能）
★光电隔离
★RS232、RS485标准，在订货时注明
★通讯速率9600，19200，57600，115200通过设定选择
★配套测试软件，提供组态软件和应用软件技术支持
★可选Modbus_RTU通讯协议与上位机通讯
六、电源条件
★220V AC供电的仪表：AC85-265V，功耗小于25VA
★24V DC供电的仪表：24V±10%，功耗小于25VA
注：实际功耗与仪表总通道数有关
七、环境及其他
★工作温度范围：0℃~50℃
★储藏温度范围：-20℃~70℃
★工作湿度范围:低于85%R.H，无结露
★仪表的重量：最大约2.8Kg
