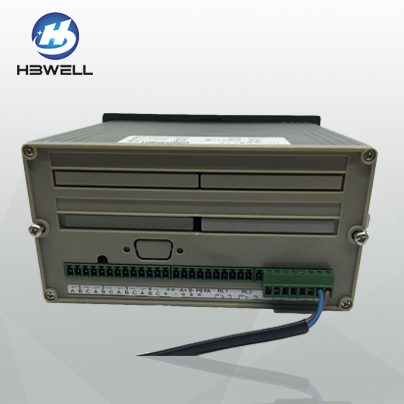

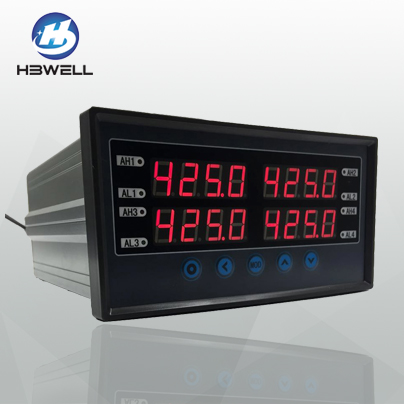

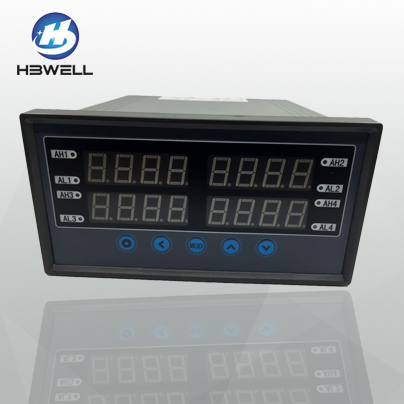

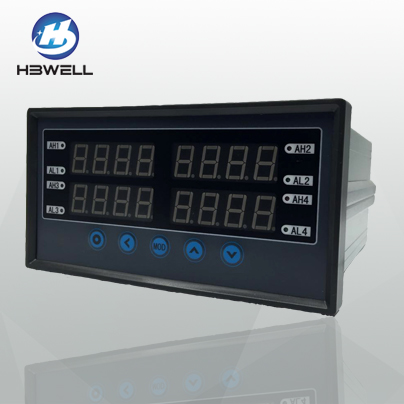

XSD多通道数显仪
产品品牌:HBWELL
XSD系列仪表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。
24小时服务热线:4008-232-188
- 产品介绍
产品概述
XSD系列仪表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。
特别适合:
★通道之间相互关连,需要加、减、比较等运算的应用
★缩小测量控制仪表的尺寸
★降低设备成本
主要特点
★误差小于0.2%F.S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度
★适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
★仪表内置1个运算单元,其运算结果用于显示、通讯、变送、报警、打印。该运算单元通过设定对通道之间的测量值进行以下任意1种运算:加、减(限2通道仪表)、计算平均值、判断最大值(或最小值)
★1~4点报警输出,报警灵敏度独立设定。具备延时报警功能,有效防止干扰等原因造成误报。每个报警点可通过设定分配到指定通道或运算单元。
★2通道仪表1~2路隔离变送输出,将测量、变换后的显示值或运算单元的结果以标准电流、电压形式输出供其它设备使用。
★全透明、高速、高效的网络化通信接口,实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直 接控制仪表的报警输出和变送输出。读取一个测量数据的时间小于10ms提供测试软件,组态软件和应用软件技术支持
★具备带硬件时钟的打印接口和打印单元,实现手动、定时、报警打印功能
XSD系列仪表采用单片机嵌入式组合设计,硬件扩充性强,软件平台灵活,可以扩展开关量输入、定时、程序顺序控制等,不局限于标准功能。可按实际需要组合,以实现最佳性能。
基本参数
一、基本技术规格
★电源:220V AC供电的仪表:220V±10%,功耗小于6VA;
(9–30)V DC供电的仪表:9V–30V,功耗小于6VA
其它电源规格以随机说明书为准
★工作环境:0℃~50℃,湿度低于90%R.H,宽温范围的仪表需在订货时注明
★显示范围:-1999~9999,小数点位置可设定
★显示分辨力:1/10000
★输入信号类型:电压、电流、热电阻、热电偶、mV、电位器、
远传压力表7种,其中
电压:1V~5V DC,0V~5V DC可通过设定选择
电流:4mA~20mA,0mA~10mA,0mA~20mA可通过设定选择
热电阻:Pt100,Cu100,Cu50,BA1,BA2,G53可通过设定选择
热电偶:K,S,R,B,N,E,J,T可通过设定选择
其它输入信号或分度号需在订货时注明
★基本误差:小于±0.2%F.S
★测量分辨力:1/60000,16位A/D转换器
★测量控制周期:通道数×0.2秒
二、选配件技术规格
★报警输出
●警方式及报警输出方式通过设定选择。延时报警功能
●电器输出:触点容量220V AC,3A
●OC门输出(订货时注明):电压小于30V,电流小于50mA
★变送输出
●光电隔离
●4mA~20mA,0mA~10mA,0mA~20mA直流电流输出,通过设定选择。负载能力大于600Ω
●1V~5V,0V~5V,0V~10V直流电压输出,需订货时注明
●输出分辨力:1/4000,误差小于±0.2%F.S
★通信接口
●光电隔离
●RS232、RS485标准,在订货时注明
●仪表地址0~99可设定
●通信速率1200、2400、4800、9600、19200通过设定选择
●仪表收到计算机命令到发出相应数据的回答延迟:
以“#”为定界符的命令,回答延迟小于500μs;其它命令的回答延迟小于100ms
●配套测试软件,提供组态软件和应用软件技术支持
★印接口及打印单元
●内置硬件时钟,停电不影响走时,自动调整闰年,大、小月
●手动,手动+定时,手动+定时+报警三种打印方式通过设置选择
●打印内容:时间(年、月、日、时、分),报警状态,测量值,工程量单位
—打印单元为16列字符型微型打印机,供电方式与仪表相同,特殊的打印要求可在订货时注明
★外供电源
●普通电源:用于给变送器供电,输出值与标称值的误差小于±5%,负载能力大于60mA
●精密电源:用于给压力、荷重等传感器供电,输出值与标称值的误差小于0.2%,负载能力大于40mA
●24V DC,12V DC,5V DC或其它规格,需在订货时注明
