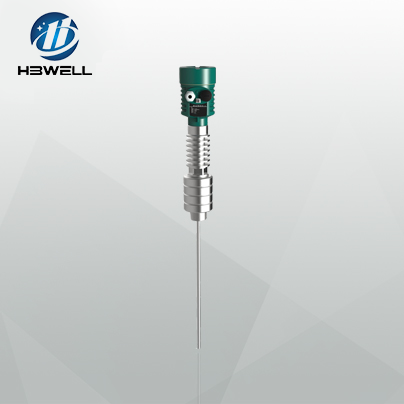

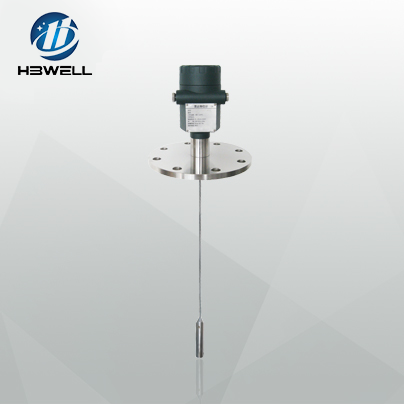

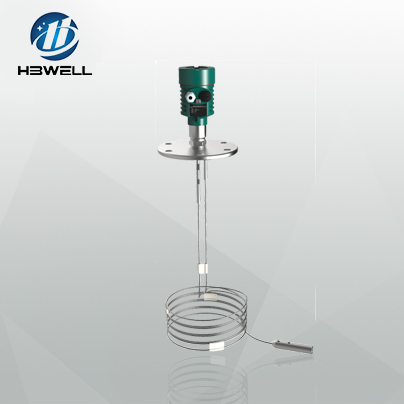

导波雷达物位计
产品品牌:HBWELL
我公司GHR系列导波雷达物位计适用于各种存储容器或过程计量环境,液体、浆料、固体比如:原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位,浆料储罐,固体颗粒用于连续测量液体、固体料位最大测量距离70m。
24小时服务热线:4008-232-188
- 产品介绍
产品概述
我公司GHR系列导波雷达物位计适用于各种存储容器或过程计量环境,液体、浆料、固体比如:原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位,浆料储罐,固体颗粒用于连续测量液体、固体料位最大测量距离70m。
测量原理
导波雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2其中C为光速因空罐的距离E已知,则物位L为:L=E-D
基本参数
★工作频率:100MHZ-1.8GHZ(高频26GHZ)
★测量范围:缆式:0-30m;杆式、双杆式、同轴管式:0-6m;高频智能型0-35m、0-70m。
★重复性:±2mm
★分辨率:1mm
★采样:回波采样55次/s
★响应速度:>0.2S(根据具体使用情况而定)
★输出电流信号:4-20mA
★精度:<0.1%
★通讯接口:HART通讯协议
★过程连接:G11/2A螺纹法兰DN50,DN80(特殊订制)
★过程压力:-0.1-2MPa
★电源:24VDC(±10%),纹波电压:1Vpp
★耗电量:max 22.5mA
★环境条件:温度-40℃~+70℃
★防爆/防护等级EXia IIC T6 IP67防护
