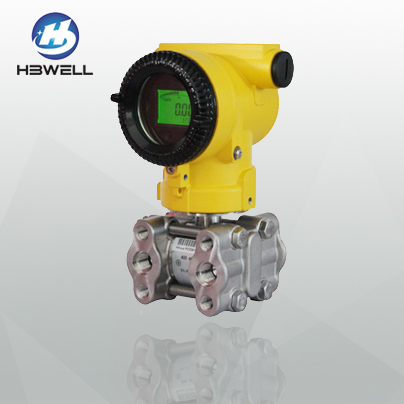

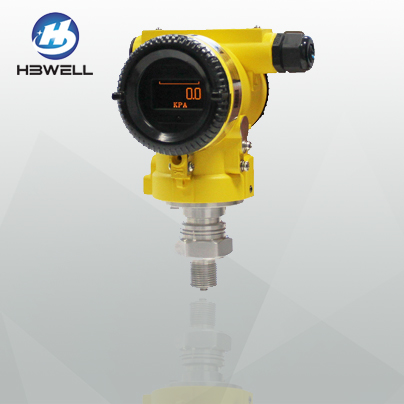

智能单晶硅变送器

产品品牌:HBWELL
GHR系列单晶硅智能压力变送器广泛用于测量液体、气体或蒸汽的液位、密度、压力,然后将其转变成4~20mADC HART电流信号输出。单晶硅传感器的压力变送器拥有40MPa的单边过压能力,这使得现场大部分的误操都不易损坏到变送器。同时,产品也可与HART375或BSTModem相互通信,通过它们进行参数设定、过程监控等。
24小时服务热线:4008-232-188
  • 产品介绍
产品概述


       GHR系列单晶硅智能压力变送器广泛用于测量液体、气体或蒸汽的液位、密度、压力,然后将其转变成4~20mADC HART电流信号输出。单晶硅传感器的压力变送器拥有40MPa的单边过压能力,这使得现场大部分的误操都不易损坏到变送器。同时,产品也可与HART375或BSTModem相互通信,通过它们进行参数设定、过程监控等。
  ★深度本地化,多项专有结构及工艺设计
  ★中心传感单元采用领先的高精度硅技术,铂金级精度
  ★双过载保护膜片设计,单向过压最高可达40MPa
  ★优异的静压性能,静压误差最优可控制在±0.05%/10MPa
  ★0~1kPa至0~3MPa,全量程覆盖
  ★温度影响变化极小,最优可控制在±0.04%/10K
  ★EMC符合GB/T 18268.1-2008
  ★多项防爆认证
  ★品质稳定可靠,最高10年免维护
测量原理

  传感器模块采用全焊接技术,内部拥有一个整体化的过载膜片,一个压力传感器和一个温度传感器。温度传感器作为温度补偿的参考值。压力传感器的正压侧与传感器膜盒的高压腔相连,传感器的负压侧与传感器膜盒的低压腔相连,压力通过隔离膜片和填充液,传递给传感器内的硅芯片,使压力传感器的芯片的阻值发生变化,从而导致检测系统输出电压变化。该输出电压与压力变化成正比,再由适配单元和放大器转化成一标准化信号输出。
  单晶硅压阻式压力传感器工作原理
  压阻式压力传感器利用单晶硅的压阻效应而构成。采用单晶硅片为弹性元件,在单晶硅膜片上利用集成电路的工艺,在单晶硅的特定方向扩散一组等值电阻,并将电阻接成桥路,单晶硅片置于传感器腔内。当压力发生变化时,单晶硅产生应变,使直接扩散在上面的应变电阻产生与被测压力成比例的变化,再由桥式电路获得相应的电压输出信号。
基本参数

  ★测量范围(未迁移时):最小0~10Pa最大0~3MPa
  ★量程比:最小10:1最大100:1
  ★环境温度:-40℃~+85℃
  ★介质温度:-50℃~+400℃
  ★温度影响量:±0.04%/10K或±0.08%/10K
  ★准确度等级:0.05/0.075/0.1
  ★长期漂移:0.1%/3年
  ★防爆认证:EXDIICT6 Gb
  ★重量:3.3 kg(仅变送器本体)
  ★总线标准:4~20mA HART
