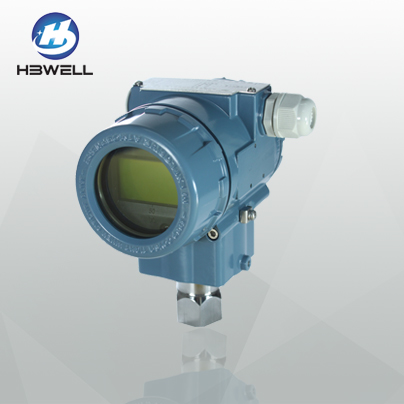

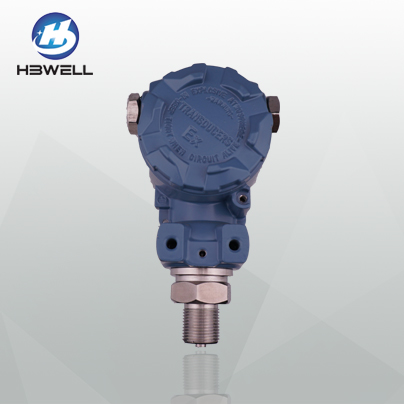

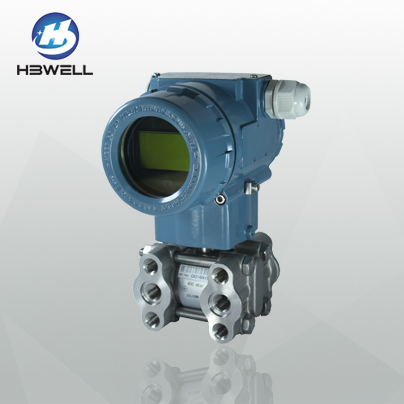

电容式变送器
产品品牌:HBWELL
GHR3351系列智能差压变送器是新一代高性能智能差压变送器.具有设计原理新颖,品种规格齐全,安装使用简便,安全防爆等特点。并以精度高,体积小,重量轻,坚固耐震,调整方便,长期稳定性好,单向过载能力强而著称。广泛应用于电力、石油、化工、冶金、轻工、医药和环保等行业。其种类包括:差压、表压、绝压、液位和远传等变送器,可用于各种工业环境。
24小时服务热线:4008-232-188
- 产品介绍
产品概述
GHR3351系列智能差压变送器是新一代高性能智能差压变送器.具有设计原理新颖,品种规格齐全,安装使用简便,安全防爆等特点。并以精度高,体积小,重量轻,坚固耐震,调整方便,长期稳定性好,单向过载能力强而著称。广泛应用于电力、石油、化工、冶金、轻工、医药和环保等行业。其种类包括:差压、表压、绝压、液位和远传等变送器,可用于各种工业环境。
测量原理
被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器,在无压力通入或两侧压力均等时测量膜片处于中间位置,两侧两电容器的电容量相等。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等。通过检测,放大转换成4~20mADC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。
被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器,在无压力通入或两侧压力均等时测量膜片处于中间位置,两侧两电容器的电容量相等。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等。通过检测,放大转换成4~20mADC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。
基本参数
★使用对象:液体、气体和蒸汽
★测量范围:0-0.1KPa至40MPa
★精确度:0.1%、0.2%、0.5%FS%
★输出信号:4-20mA DC
★供电电源:1245V DC,一般为24V DC(见负载特性图)
★指示表:0-100%线性指示表头或数字显示表头
★稳定性:12个月内不超过最大量程的基本误差绝对值。
★量程比:15:1(智能型)
★温度影响:对于DP、GP型变送器,总误差<0.03%URL/10℃
★静压影响:DP类±0.25%URL/10MPa,在管道压力下可修正,HP类,±0.2%URL/32MPa,可修正。
★电源影响:小于0.005%输出量程/伏
★电磁干扰/射频干扰影响:20至1000MHZ,场强达至30V/m时输出漂移小于0.01%量程
★振动影响:在任意轴向上,200HZ下为0.05%URL/g
★安装位置影响:零点漂移至多为0.24kPa,液位膜片水平安装时,零点漂移至多为1.25kPa,加上伸出部分的伸长长度,且零点漂移都可修正,对量程无影响。
★负载影响:在供电范围内,没有负载影响。
★温度范围:
环境温度:-40~+85℃,-20℃~+65℃(带指示表)。
测量介质温度:-40~+120℃
贮藏温度:-40~+105℃
相对湿度:0~100%RH
★物理性能:重量为3.5kg(标准配置不带安装附件)高度:190mm
★电缆穿线孔:M20×1.5或NPT1/2
★引压连接:1、引压孔NPT1/4锥管内螺纹
2、引压连接接头
★隔离膜片:316L、哈氏C-276或蒙乃尔可选;还可按用户要求特殊加工
★排气/排液阀:316L、哈氏-276或蒙乃尔可选
★传感器连接O型环:丁晴橡胶、氟橡胶、聚四氟、金属密封圈等
★电子壳体及涂层:低铜铝合金、阳极氧化、喷涂聚氨酯
★传感器灌充液:硅油、氟油
★表盖及显示盒:10mm钢化防爆玻璃、丁晴橡胶密封
★总体防护性能符合:IP67
★防爆认证:
本安防爆等级:ExiaⅡCT6
隔爆防爆等级:ExdⅡCT6
