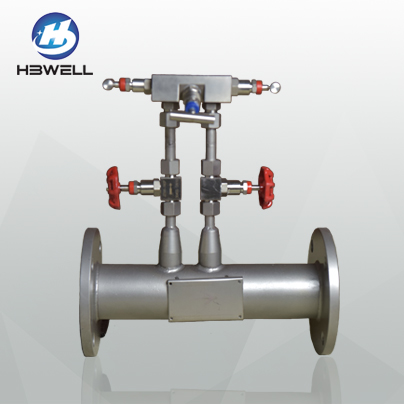

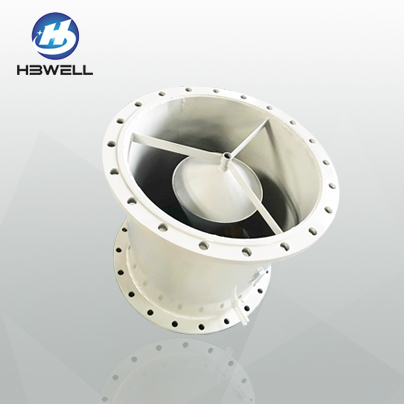

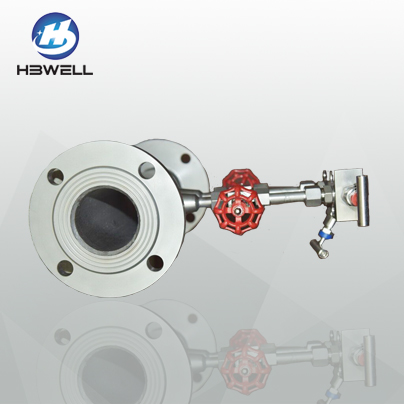

V锥流量计

产品品牌:HBWELL
传统差压仪表的特性基于理想的流动状态;而实际上这种状况在真实应用中根本不存在。任何管道布置上的变化,如弯头、阀门、缩径、扩径、泵、三通接头等都会破坏充分发展流。一般流量仪表很难在扰动流动中取得正确测量值,V锥流量计克服了这些缺点。在极恶劣的安装条件下,如上游有两个不在同一平面上的弯头,而且很靠近锥体,V型锥体也能使速度分布变得平坦和对称,从而确保了测量准确度。由于V锥流量计的节流缘是钝角,流动时形成边界层,使流体离开了节流缘。边界层效应使肮脏流体不能磨损节流缘,其值长期不变。因此无需重复标定,具有长期的稳定性。
24小时服务热线:4008-232-188
  • 产品介绍
产品概述


       传统差压仪表的特性基于理想的流动状态;而实际上这种状况在真实应用中根本不存在。任何管道布置上的变化,如弯头、阀门、缩径、扩径、泵、三通接头等都会破坏充分发展流。一般流量仪表很难在扰动流动中取得正确测量值,V锥流量计克服了这些缺点。在极恶劣的安装条件下,如上游有两个不在同一平面上的弯头,而且很靠近锥体,V型锥体也能使速度分布变得平坦和对称,从而确保了测量准确度。由于V锥流量计的节流缘是钝角,流动时形成边界层,使流体离开了节流缘。边界层效应使肮脏流体不能磨损节流缘,其值长期不变。因此无需重复标定,具有长期的稳定性。


产品特点
     ★显著改善了传统差压流量计的使用局限,提高了准确度和重复性,安装时几乎无直管段要求,自清洗功能,适用于容易结垢的脏污介质,气液两项测量。是一种接近理想状态的节流装置。
  ★前后直管段要求较短,一般上游只需0至3D,下游只需0至1D。
  ★准确度高,差压输出值可实现±0.1%的重复性。
  ★压损小,仅为孔板的1/2-1/3。
  ★V锥体后缘产生旋涡小,差压输出稳定,波动小。
  ★V锥体受到流体的冲刷,无杂物滞留。
  ★强适应性:V锥形流量计产品对测量条件适应性较强,为其它一切流量计所不及。这也是锥形管产品在使用过程中能保持高精确度与高可靠性的主要原因之一。具体表现在以下几点:
  1)对被测流体性质、工况及现场环境条件适应性强,不但能准确的测量洁净的一般性流体,也可以测量高粘度流体、高含湿气体、含固体微粒流体和其它脏污流体,并能适应高温、高压、低温、低压工况条件和强振动等恶劣环境条件。
  2)适测雷诺数范围宽,雷诺数上限无限制,下限也可以很低,因而既可测高流速大流量,也能测低雷诺数小流量,特别是其可测量的流量下限值,远低于旋进旋涡、涡街等流量计。
  3)量程比宽:10:1以上,完全可以满足一般工业、能源计量要求。(4)对仪表入口前直管段要求低,仅为3D,远远低于孔板、喷嘴及涡街、涡轮等其他速度式流量计。
基本参数

  一、主要技术参数
  ★准确度等级:0.5级,1.0级
  ★工作压力:≤16MPa
  ★工作温度:-30-450℃
  ★环境温度:-30-70℃
  ★管道内径:15-3000mm
  ★输出信号:4-20mA
  ★供电电压:24V DC
  ★适用介质:几乎适用于所有气体、液体介质。主要应用于:◇气体类:煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气等。◇液体类:甲醇、乙醇、酒精、丙酮、苯乙烯、二甲苯、液氧、双氧水、氯化钙、碳酸钠、碱性流量计、草酸流量计、次氯酸、明矾、甲酸、耐酸流量计、乙酸流量计、磷酸流量计、氢氟酸流量计、醋酸流量计、冰醋酸流量计、王水流量计、硫酸流量计、盐酸流量计、导热油、液压油、燃料油、机油、沥青、石蜡、绝缘油、原油、牛奶、蒸馏水、啤酒、汽油、渣油、轻油流量计、重油流量计、煤油流量计、柴油流量计、油流量计、循环水流量计、冷却水流量计、纯净水流量计、离子水流量计、污水流量计、水流量计。◇蒸汽:过热蒸汽、饱和蒸汽。
  二、安装注意事项
  ▲可水平、垂直或倾斜安装,应保证管内充满液体。
  ▲节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物。
  ▲引压管路安装应符合标准规定的规范。
  三、订货须知
  订货时请详细提供以下数据:
  ★被测介质
  ★最大、常用、最小流量。
  ★工作压力、工作温度
  ★介质密度、粘度
  ★管道材质、内径、外径
  ★允许压力损失
  ★取压方式
  ★现场管道敷设情况和局部阻力件形式。
  四、产品分类及结构
  依照产品供货范围以及输出信号的不同,V型锥流量计可分为3类:
  1、GHR-FLM型V锥流量传感器
  只提供差压信号的形成部分(节流件及管道),不提供差压变送器和流量显示部分,输出信号为差压。由用户自己进行其它配置。
  2、GHR-FLM型V锥流量变送器
  由V型锥流量传感器和差压变送器组成。有分体式安装和一体式安装两种结构。
  分体式V型锥流量变送器由独立的V型锥流量传感器和差压变送器组成。V型锥流量传感器和差压变送器之间的引压管连接由用户自己完成。
  一体式安装是产品出厂时己将差压变送器与V型锥流量传感器连接成一体,用户购买一体式V型锥流量变送器后,使用时不需再连接引压管。但必需配接相应的流量积算仪、压力变送器和温度变送器。

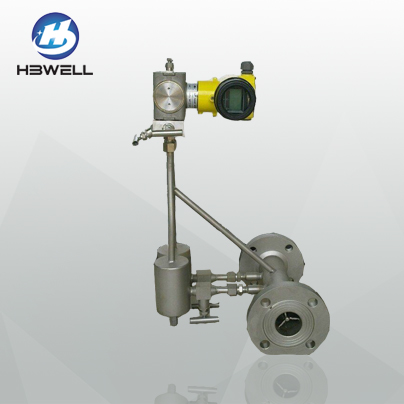

  3、GHR-FLM型V锥流量计
  有分体式安装和一体式安装两种结构:
  分体式安装由独立的V型锥、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。有防爆型及普通型两种。
