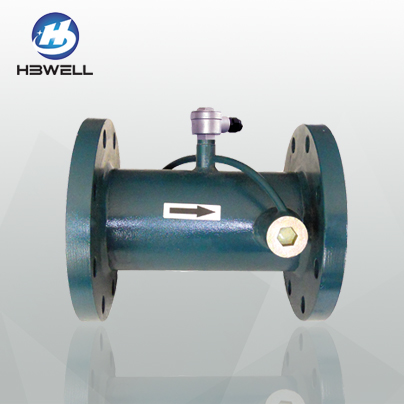

管段式超声波流量计
产品品牌：HBWELL
管段式超声波流量计是将主板连接一个20线4键并口键盘显示器封装到一个密封的机壳中，实现在线显示与操作。该款产品避免了外缚式和插入式传感器在安装过程中由于人为和管道因素产生的误差。具有准确度高、量程比宽、无压力损失、安装简单等特点。
24小时服务热线：4008-232-188
- 产品介绍
产品概述
管段式超声波流量计是将主板连接一个20线4键并口键盘显示器封装到一个密封的机壳中，实现在线显示与操作。该款产品避免了外缚式和插入式传感器在安装过程中由于人为和管道因素产生的误差。具有准确度高、量程比宽、无压力损失、安装简单等特点。应用领域
1、给水和排水5.水利和水资源9.流量巡检、流量跟踪和采集
1、给水和排水5.水利和水资源9.流量巡检、流量跟踪和采集
2、石油、化工6.节能监测、节水管理10.热量测量、热量平衡
3、冶金、矿山7.造纸、船体制造行业
4、供暖、发电8.食品和医药
测量原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
其关系符合下面表达式：
其中：
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
Tup为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
ΔT=Tup–Tdown
基本参数
★测量准确度：优于1%，重复性：优于0.2%。
★测量周期：500ms(每秒2次，每个周期采集128组数据)。
★工作电源：隔离DC8～36V或AC85~264V可选。
★最大流速：64m/s(流速分辨率0.001m/s)。
★显示：2×10汉字背光显示器（中英文双语可选择）。
★操作：磁性4按键窗口化操作。
★信号输入：◇3路4-20mA模拟输入，准确度0.1%，可输入压力、液位、温度等信号。
◇2路三线制PT100铂电阻。
★信号输出：◇1路隔离RS485输出。
◇1路隔离OCT(脉冲宽度6~1000ms之间可编程，默认200ms)。
◇1路继电器输出(脉冲宽度200ms)。
◇1路4-20mA输出(有源/无源输出可选)。
◇1路双向串行外设通用接口，可直接通过串联的形式连接多个外部设备(如海量数据存贮模块等)。
★通讯协议：MODBUS协议，M-BUS协议，海峰FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议。
★连接方式：法兰式/活接式（卫生型）可选。
★其它功能：◇自动记忆前512天，前128个月，前10年正/负/净累积流量。
◇自动记忆前30次上、断电时间和流量并可实现自动或手动补加可通过MODBUS协议读出。
◇可通过E-mail传送来的代码文件实现软件升级。
★断电保护：断电10万小时数据不丢失。
★防护等级：IP68。
★电气接口：M16×1.5。
