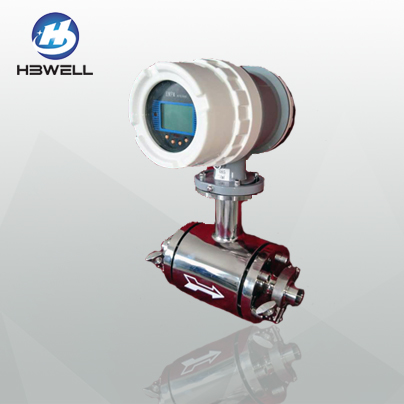

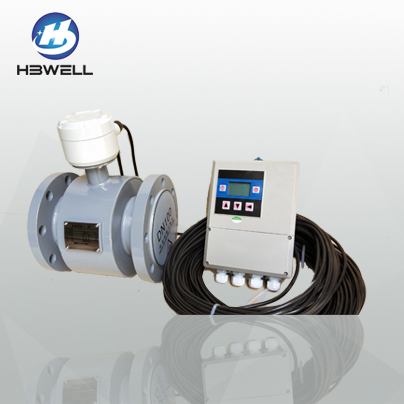

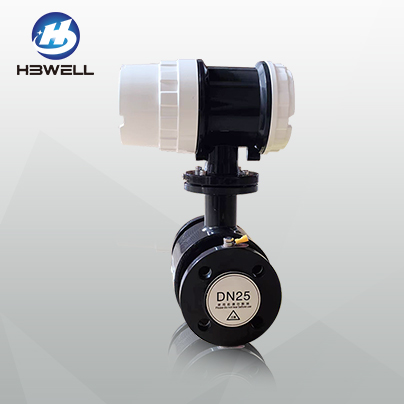

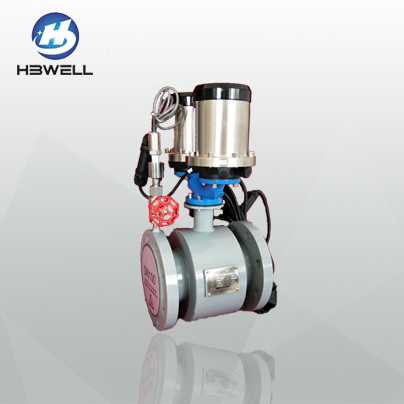

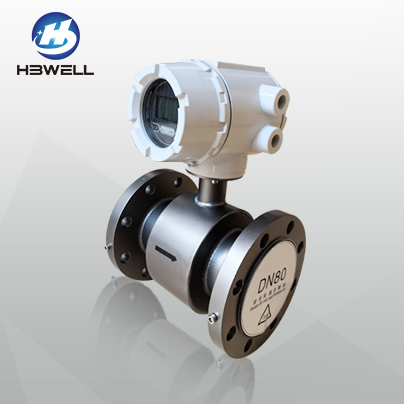

电磁流量计

产品品牌:HBWELL
LDG型智能电磁流量计是根据电磁感应定律,按JB/T9248-1999标准制造,是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。
24小时服务热线:4008-232-188
  • 产品介绍
产品概述


  LDG型智能电磁流量计是根据电磁感应定律,按JB/T9248-1999标准制造,是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。
  可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。
产品特点

  ★适用于各种导电液体(电导率>5μs/cm)的流量测量,如自来水、污水、泥浆、煤浆、纸浆、各类饮料、化学原料、粘稠液体、悬浮液等。
  ★对强腐蚀性、强磨损性介质具有良好的适应性。
  ★具有优异的量程比,在低流速或流量变化幅度较大的应用领域(如自来水行业)具有良好的适用性。
  ★高清晰背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
  ★具有正/反双向流量测量功能。
  ★性能稳定、重复性好、准确度高(最高可达0.2%)。
  ★具有自检与自论断功能。
  ★无任何阻流件、无压损、不易堵塞。
  ★现场安装制约因素少,除在传统行业受青睐外,已在众多领域不断取代其他流量仪表。

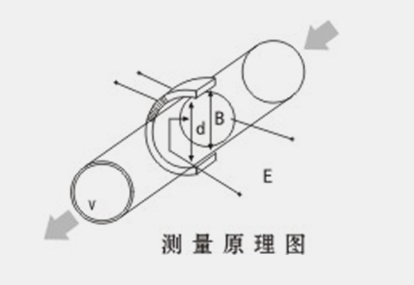

测量原理

  电磁流量计是运用法拉弟电磁感应定律原理,即导电物体在磁场中作切割磁电线运动时,导体中产生感应电动势。
  其感应电动势E为:E=KBdV
  流量Q为:Q=3600×V×S
  式中:K—仪表系数
  B—磁感应强度(T)
  d—电极间距(m)
  V—流体平均流速(m/s)
  S—导管内截面积(m2)
  测量流量时,导电性液体以流速V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量,所以流量与感应电动势E(或流速V)的大小成正比。
基本参数

  ★口       径:DN10-DN2000(mm)特殊可定制
  ★公称压力:0.6-4.0MPa(按口径区分,特殊高压可定制)
  ★电极材料:316L不锈钢、哈氏合金C、哈氏合金B、钛、钽、铂铱电极
  ★衬里材料:聚四氟乙稀(PTFE)、聚全氟乙丙稀(FEP)、氯丁橡胶(Ne)、聚氨酯橡胶(PU)
  ★介质温度:-40~180℃(受衬里材料耐温特性的限制,如下:)
  ★外壳材料:碳钢(可定制不锈钢外壳)
  ★防护等级:IP65、IP67、IP68
  ★工作电源:220VAC、24VDC
  ★电流输出:4~20mA
  ★频率输出:可选择满量程频率或脉冲当量输出,输出的最大频率值为5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA。
  ★通讯接口:RS232、RS485(MODBUS-RTU)HART
  ★法兰连接:GB9119(可直接与HG20593-1997等管道法兰直接连接)或按客户要求。
  ★环境要求:-25℃~+60℃
  ★相对温度:5%~95%
  ★消耗总功率:小于20W
  ★直管段要求:上游≥5DN,下游≥2DN
  ★防爆标志为:Exd11CT6
  氯丁橡胶衬里:-40~+80℃聚氨酯橡胶衬里:-10~+60℃聚四氟乙烯衬里:-30~+120℃
  聚全氟乙烯:-30~+180℃

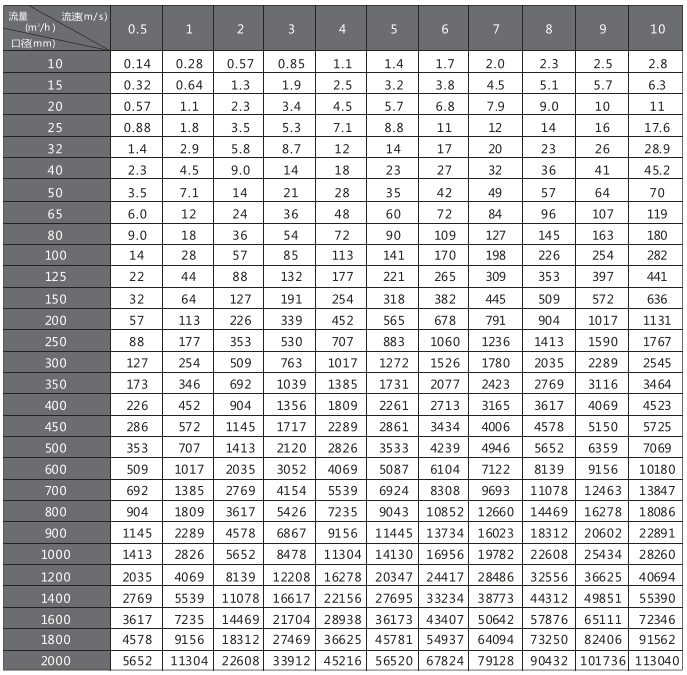

量程范围
